Flexibilität statt Verschwendung

Der «Palazzo S. Angelo» ist ein viergeschossiges Mehrfamilienhaus aus den frühen 1970er Jahren mit einer gemischten Nutzung. Neben diversen Mietparteien sind im Gebäude auch verschiedene Büros sowie ein medizinisches Labor untergebracht. Die Heizwärme- und Warmwasserversorgung übernahm eine ältere Gasheizung, deren Zustand keine lange Restlebensdauer erwarten liess. «Im Auftrag unseres Kunden suchten wir deshalb nach einer zuverlässigen Lösung mit einer Wärmepumpe», sagt  Roberto Maida, zuständiger Projektleiter bei der TiWash SA (Chiasso).

Flexibles Duo

Für die bestehende Wärmeverteilung mit Radiatoren wurde von der Bauherrschaft keine Sanierung geplant. Die hohen Vorlauftemperaturen mussten deshalb weiterhin erreicht werden. Die Leistung der alten Heizung lag bei über 30 Kilowatt. Doch damit war die Anlage deutlich überdimensioniert. «Zu diesem Gebäude gab es nur wenig alte Pläne und Unterlagen. Gemeinsam mit Elco konnten wir den effektiven Wärmebedarf berechnen, welcher sich auf 20 Kilowatt beläuft», berichtet Roberto Maida. Im Prinzip könnte diese Heizleistung auch von einer einzigen Wärmepumpe erreicht werden. Elco-Verkaufsberater Pietro Prestigiacomo riet jedoch zu einer Wärmepumpen-Kaskade AEROTOP SX 20. Sie besteht aus zwei AEROTOP SX 10, die zu einem schlagkräftigen Team verbunden werden.

Gegenüber einer einzelnen Wärmepumpe bieten Kaskaden verschiedene Vorteile. «Gerade im Teillastbereich kann die benötigte Leistung viel flexibler und effizienter erreicht werden. Wenn die Leistung einer einzelnen Maschine ausreicht, läuft nur diese. Braucht es hingegen die volle Power, werden beide Wärmepumpen betrieben», erläutert Prestigiacomo. Wie viele Elco-Wärmepumpen ist auch die AEROTOP SX bereits von Haus aus mit einer Kaskaden-Steuerung ausgerüstet. Somit braucht es keine zusätzlichen Steuerungseinheiten oder Arbeiten, um die beiden Geräte miteinander zu vernetzen. Auch die Fernwartung ELCO REMOCON NET ist bereits ab Werk verfügbar. So kann die Anlage vom Elco-Servicezentrum überwacht werden, und im Fall von Störungen ist eine schnelle und zuverlässige Diagnose der Ursache möglich.

Leistung ohne Lärm

Dank der Berechnung des effektiven Wärmebedarfs wurde bald klar, dass die Kaskade auch die Warmwasseraufbereitung für die Liegenschaft stemmen kann. Neben dem Pufferspeicher für die Heizung (Volumen 400 Liter) wurde deshalb im alten Heizraum auch ein Warmwasserspeicher (Volumen 600 Liter) untergebracht.

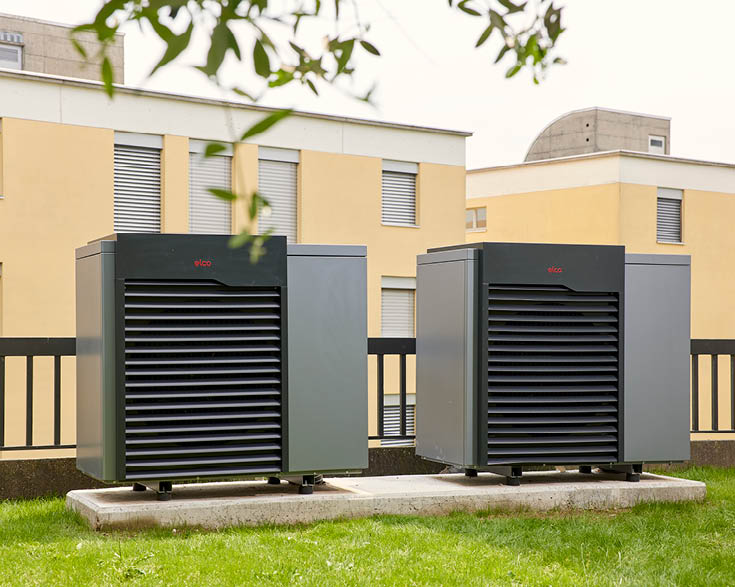

Auf dem begrünten Garagendach des Palazzo S. Angelo befindet sich eine grosszügige Gartenfläche. Dort wurden die beiden Wärmepumpen auf einem neuen Fundament platziert. Der Abstand zur Strasse reicht aus, um die Lärmschutzvorschriften problemlos einzuhalten. Doch auch bei engeren Platzverhältnis würde es keine Probleme geben, denn der Geräuschpegel sei sehr tief, berichtet Roberto Maida: «Diese Wärmepumpe ist extrem leise. Selbst beim Volllastbetrieb ist kaum etwas zu hören. Deshalb sind nicht nur die Mietparteien, sondern auch die Nachbarn sehr zufrieden mit dieser Lösung.»

Projekt-Informationen

Bisher
Gasheizung für Wärmeerzeugung und Warmwasser.

Neue Heizungslösungen
AEROTOP SX20 mit zwei Luft-Wasser-Wärmepumpen AEROTOP SX (Leistung je 9,7 kW) für Wärmeerzeugung und Warmwasser

Beratung
Elcotherm AG, Regionalcenter Bedano

Installation
TiWash SA, Chiasso
